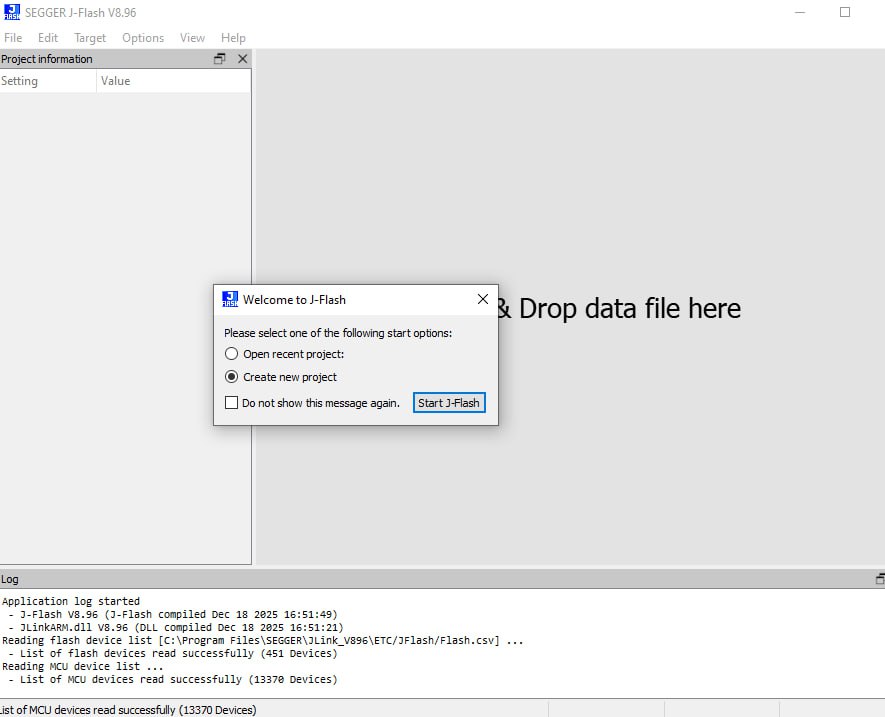

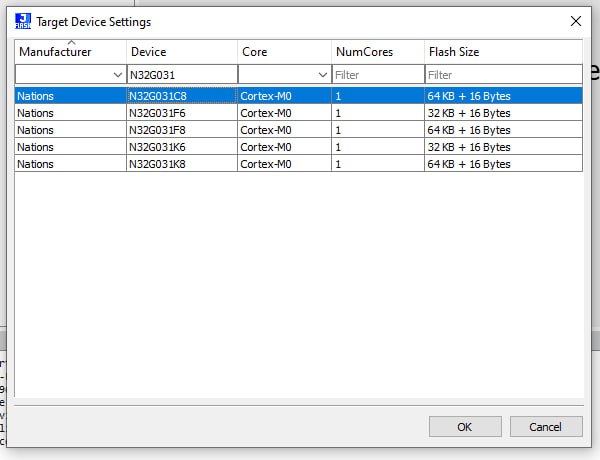

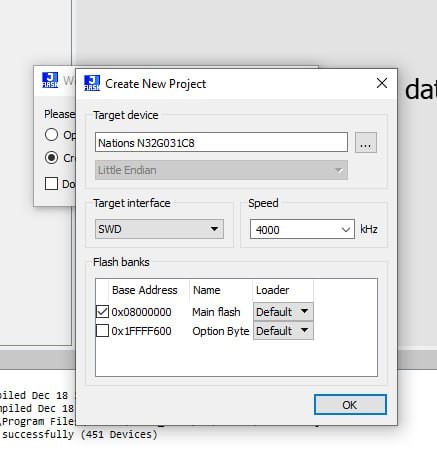

В J-link выбрать мк Nations N32G031C
1) Выставить на программаторе перемычку на 3.3 Вольта.

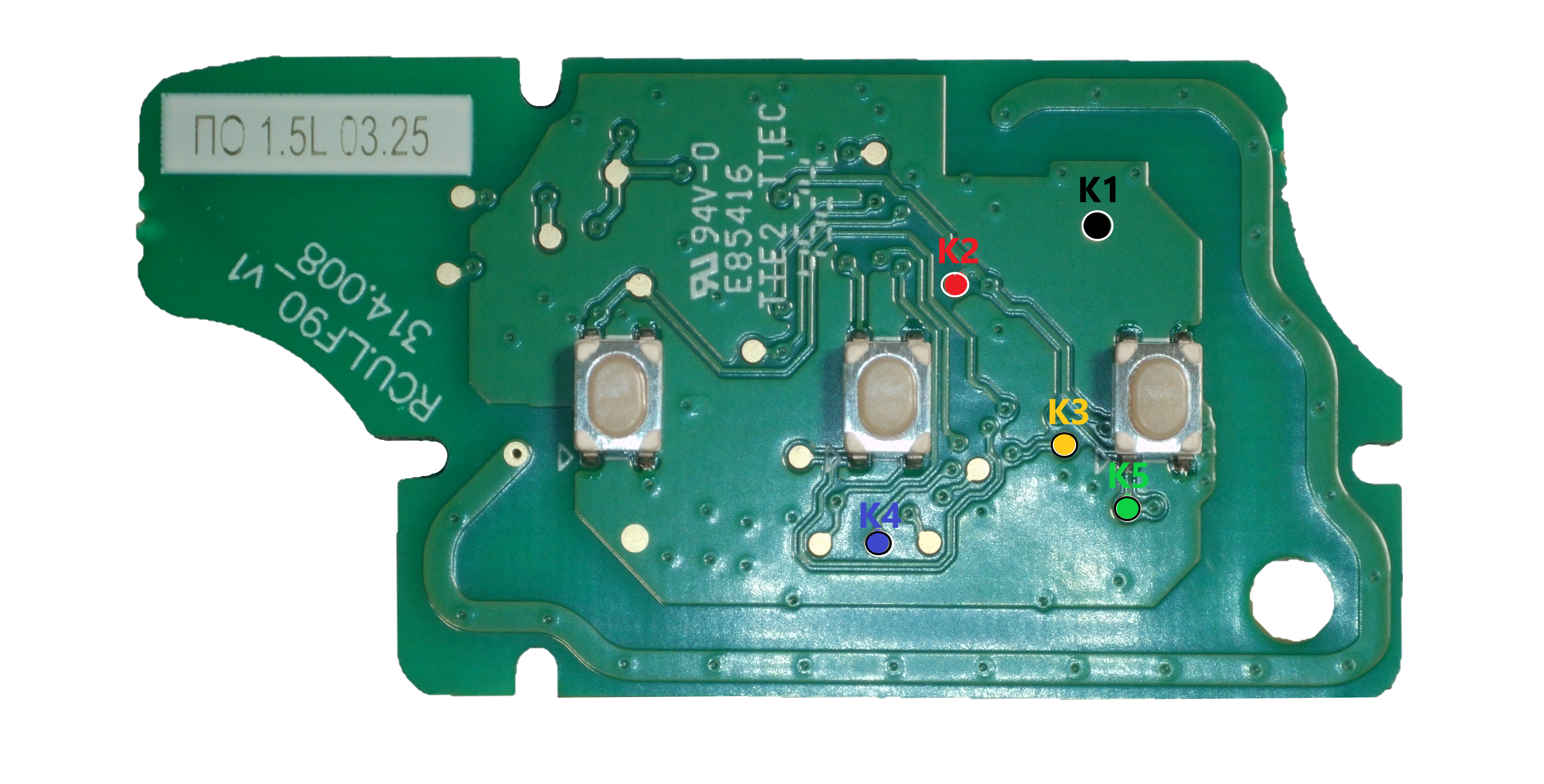

2) Подпаять контакты K1 K2 K3 K4 K5 к плате брелка.

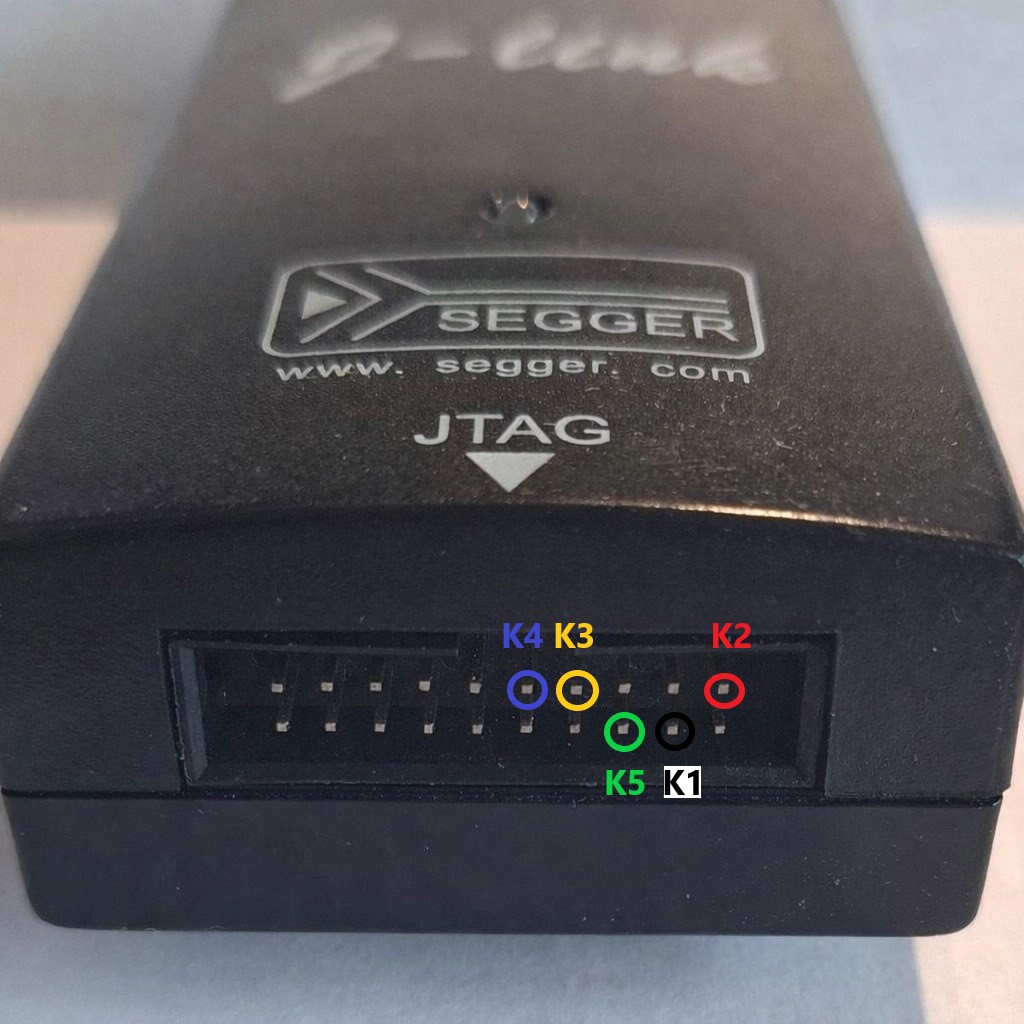

3) Подключить K1 K2 K3 K4 K5 к программатору.
4) Подключить программатор к USB (подастся питание на брелок).
6) F10 - Прочитать, F4 - стереть, F5 - записать, F8 - верифицировать.

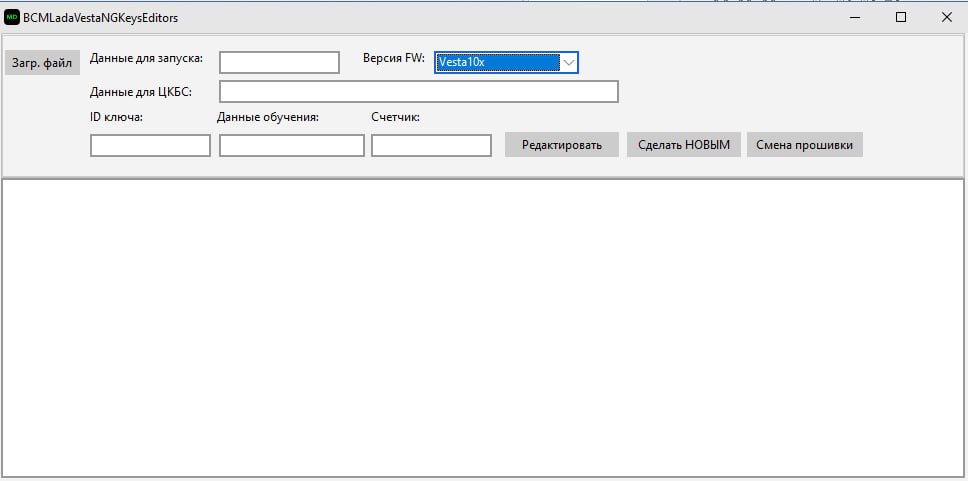

•Загрузка файла - загружает файл прошивки.
•Редактировать - загружает и показывает данные прошивки ключа.
•Сделать НОВЫМ - редактирует файл приводя его в состояние нового необученного ключа.
•Смена прошивки -

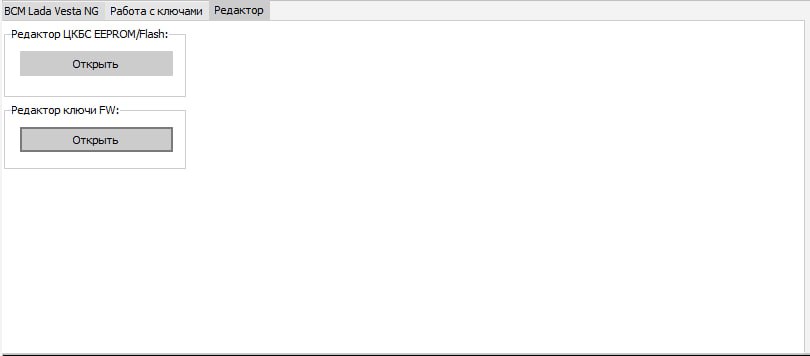

Редактор:
•Редактор ЦКБС EEPROM / FLash - открытие редактора для работы с содержимом ЦКБС.
•Редактор ключи FW -открыть редактор для работы с содержимом прошивки ключа.
.jpg)
Верификация выдаст ошибку на адресе 0x0800FA00 или старше, это нормально.
7) Отключить от USB.
8) Отпаять контакты K1 K2 K3 K4 K5.
