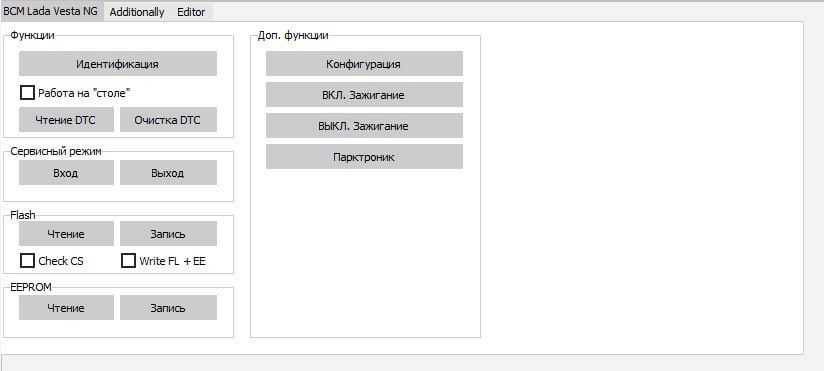

Функционал модуля:
1. Функции.
•Идентификация - чтение идентификационных данных.
•Чтение DTC - чтение ошибок ЭБУ.
•Очистка DTC - очистка ошибок ЭБУ.
2. Сервесный режим.
•Вход - вход в сервисный режим.
•Выход - выход из сервисного режима.
3. Flash.
•Чтение - чтение Flash.
•Запись - запись Flash.
4. EEPROM.
•Чтение - чтение EEPROM.
•Запись - запись EEPROM.
5. Доп. функции.
•Конфигурация панели.
•Включение зажигания - необходимо при проведении сервисных работ.
•Выключение зажигания - выключение зажигания.
•Парктроник - модуль для работы с парктрониками.

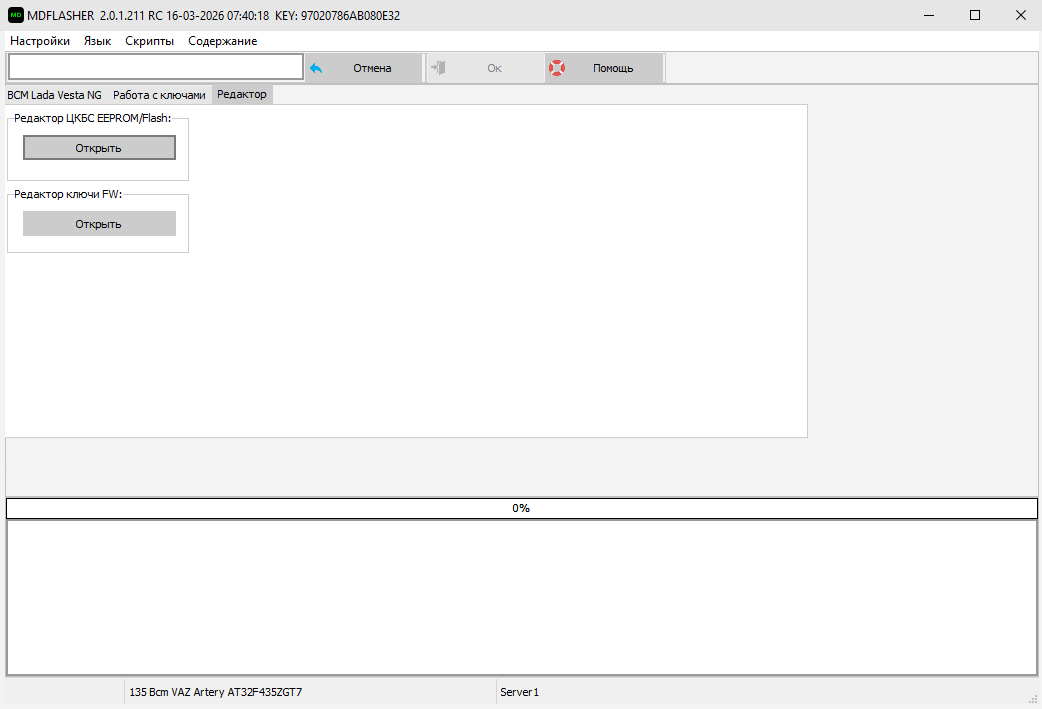

Редактор:

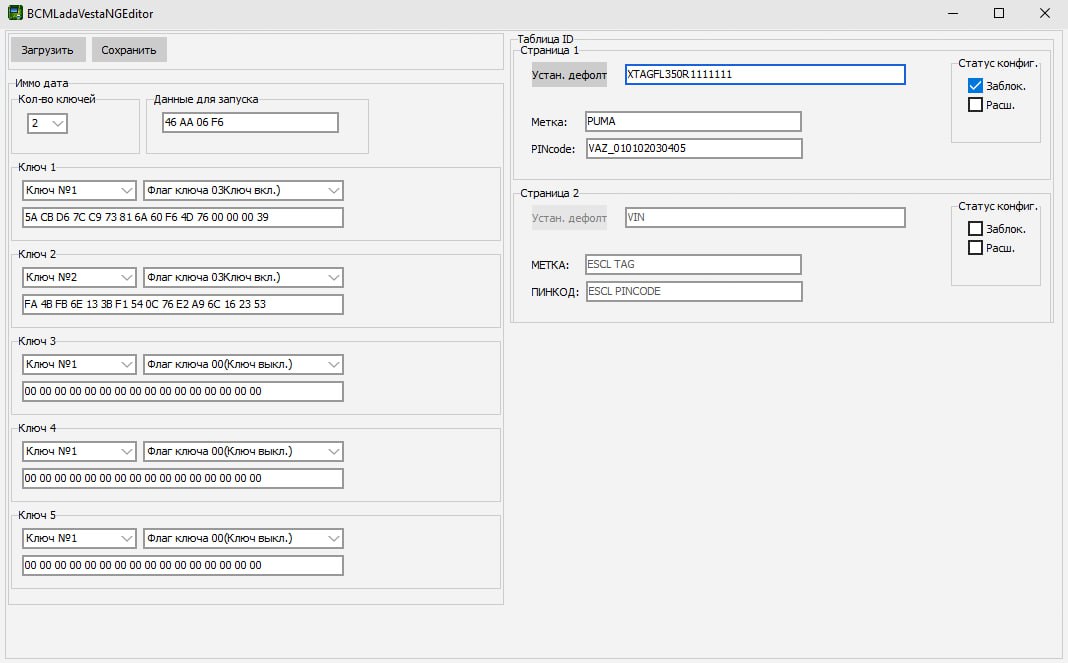

•Редактор ЦКБС EEPROM / FLash - открытие редактора для работы с содержимом ЦКБС.

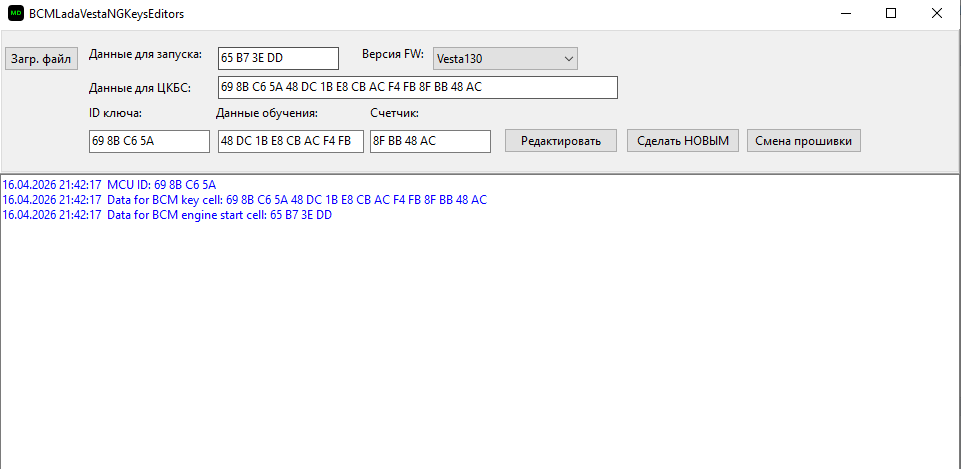

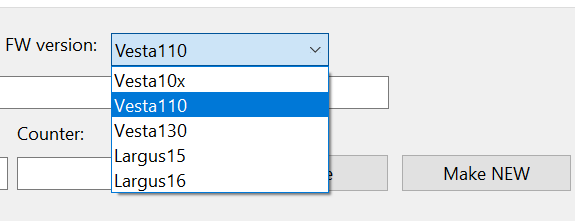

•Редактор ключи FW -открыть редактор для работы с содержимом прошивки ключа.
• Загрузить - EEPROM или FLash.
• Сохранить - EEPROM или FLash.
Таблица ID.
•Устан. дефолт по умолчанию - значение по умолчанию.
•Статус конфигурации - если стоит галочка заблокирован, для разблокировки галочку снять.
Запись параметра:

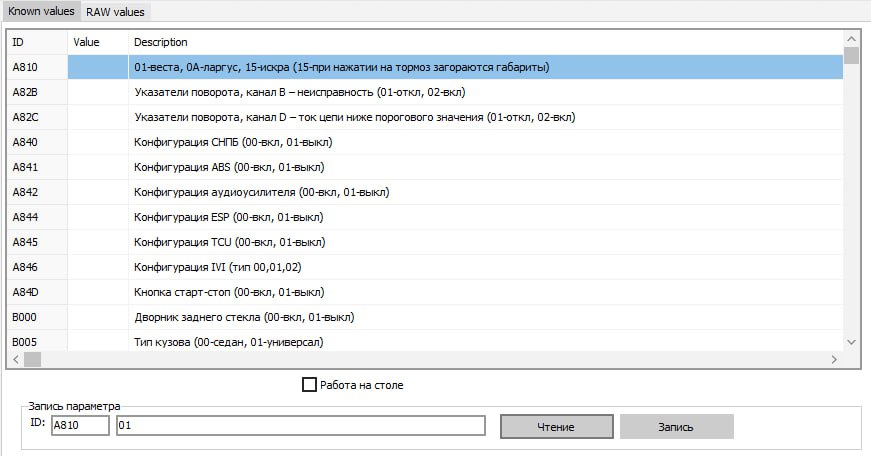

•Чтение - чтение выделенного параметра в ЭБУ. На примере выше ID параметра А810 имеет значение 01. Исходя из описания параметра 01-веста.
•Запись - запись выделенного параметра в ЭБУ.

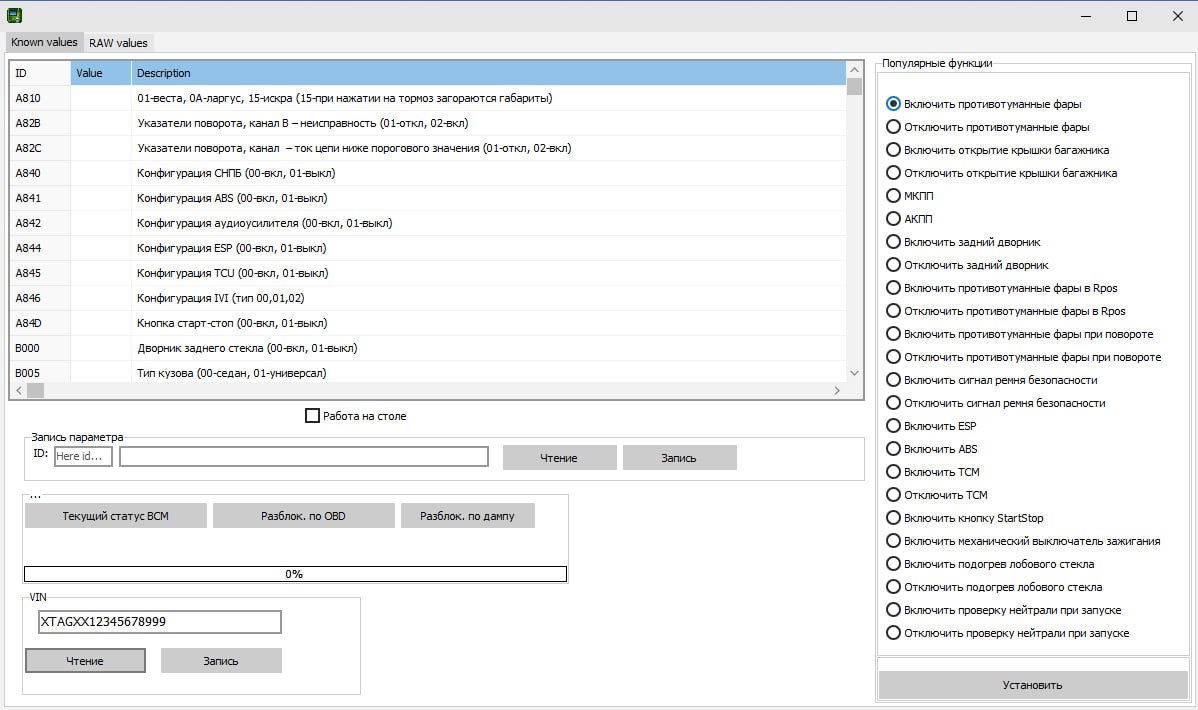

•Текущий статус BCM - чтение текущего статуса возможности изменения конфигурации. Статус может быть двух типов заблокирован, или разблокирован. В разных версия программного обеспечения , статус меняется или по кану, или через изменение в редакторе.
•Разблок. по OBD - команда для перевода в режим разблокированно.
•Разблок. по дампу - кнопка предназначена для изменения файла ЦКБС, путем внесения в него изменений, которые позволяют принудительно изменить статус.
VIN:
•Чтение - чтение VIN.
•Запись - VIN.
•Текущий статус BCM -Текущий статус BCM - чтение текущего статуса возможности изменения конфигурации. Статус может быть двух типов заблокирован, или разблокирован. В разных версия программного обеспечения , статус меняется или по кану, или через изменение в редакторе.

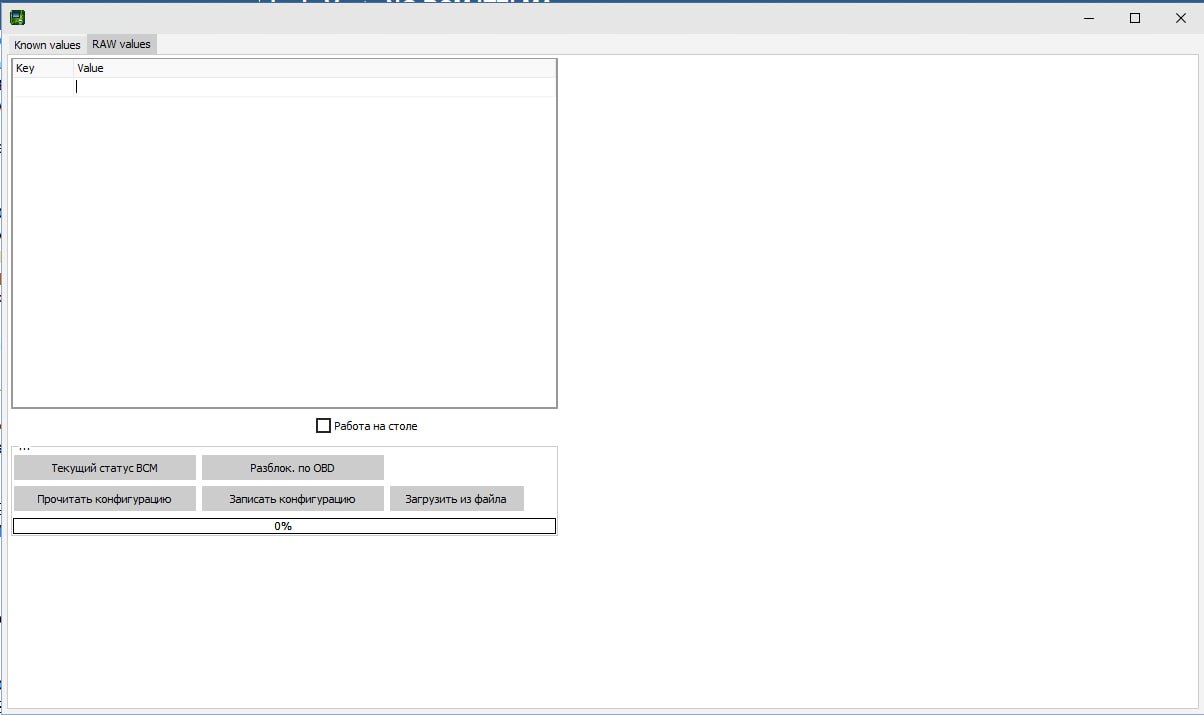

•Прочитать конфигурацию - чтение всех возможных параметров и их текущих значений. После чтения, список параметров сохраняется в файл.
•Записать конфигурацию - записать список параметров и значений указанных в таблице.
•Загрузить из файла - загрузить из ранее сохраненного файла прочитанную конфигурацию.
Список известных параметров:
•Выбираете строку и двойным щелчоком левой кнопкой мыши данные заполняются.
Запись параметра:

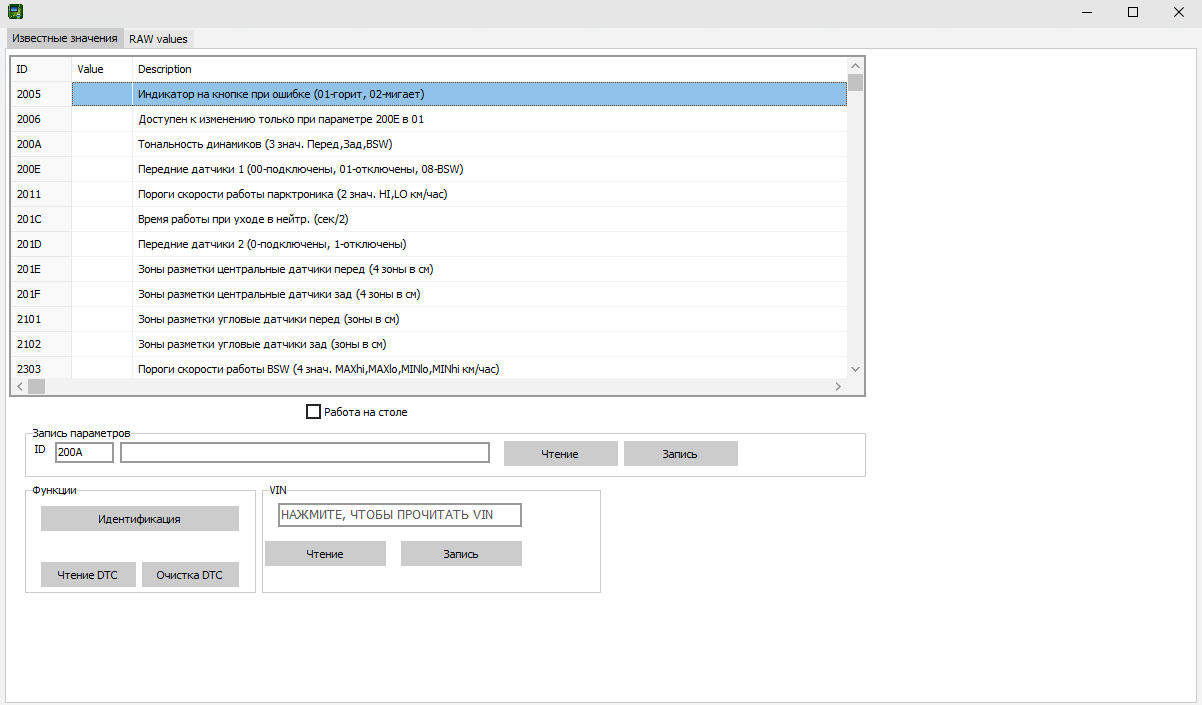

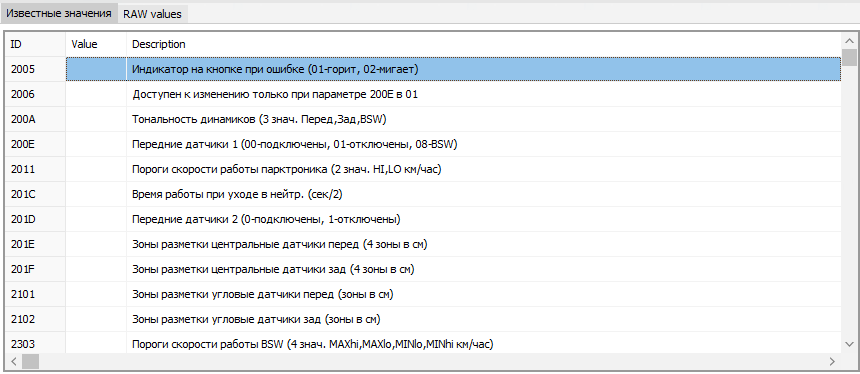

•Чтение - чтение выделенного параметра в ЭБУ. На примере выше ID параметра 2005 имеет значение 01, 02. Исходя из описания параметра 01-горит, 02-мигает.
•Запись - запись выделенного параметра в ЭБУ.
Функции:
•Идентификация - идентификация ЭБУ.
•Чтение DTC - чтение ошибок ЭБУ.
•Запись DTC - очистка ошибок ЭБУ.
VIN:
•Чтение - чтение VIN.
•Запись - запись VIN.
Важно! Не все байты конфигурации доступны для записи.
Напряжение при работе должно быть менее 12 вольт!

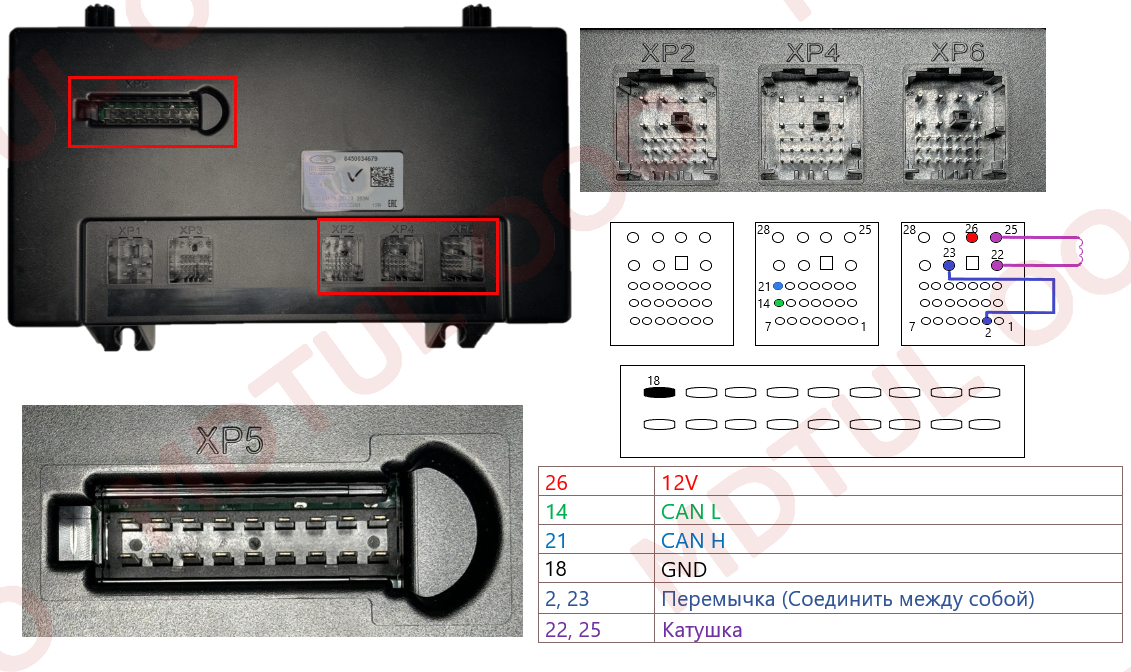

Cхема подключения на столе.
