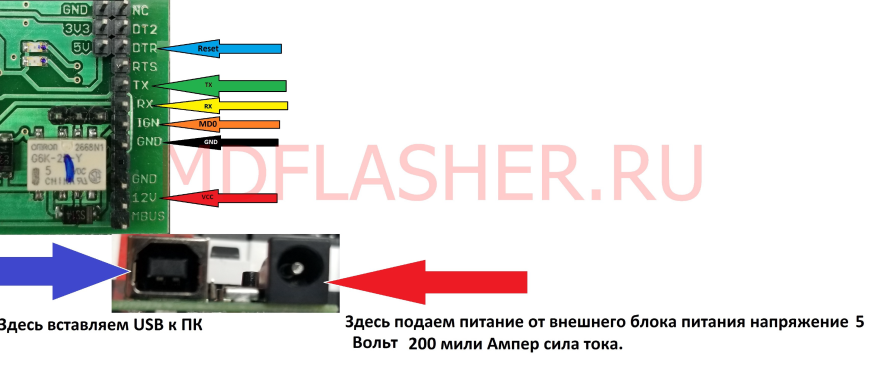

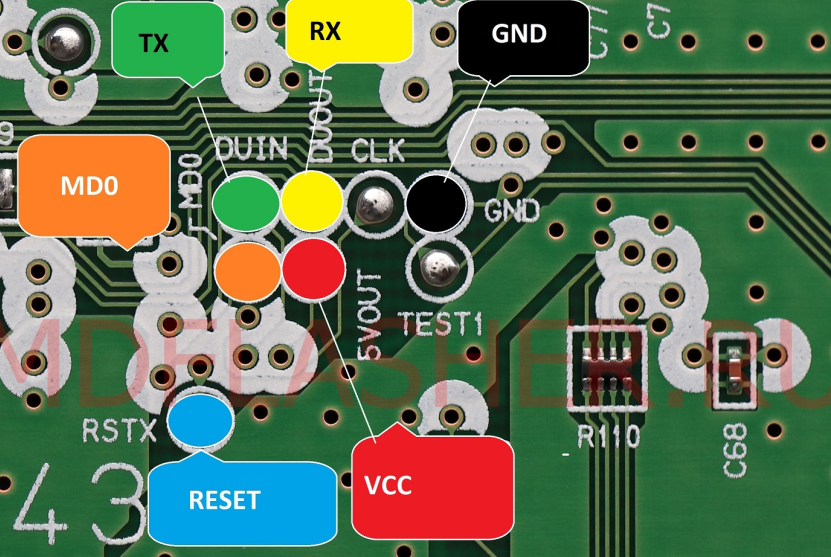

Type 1.

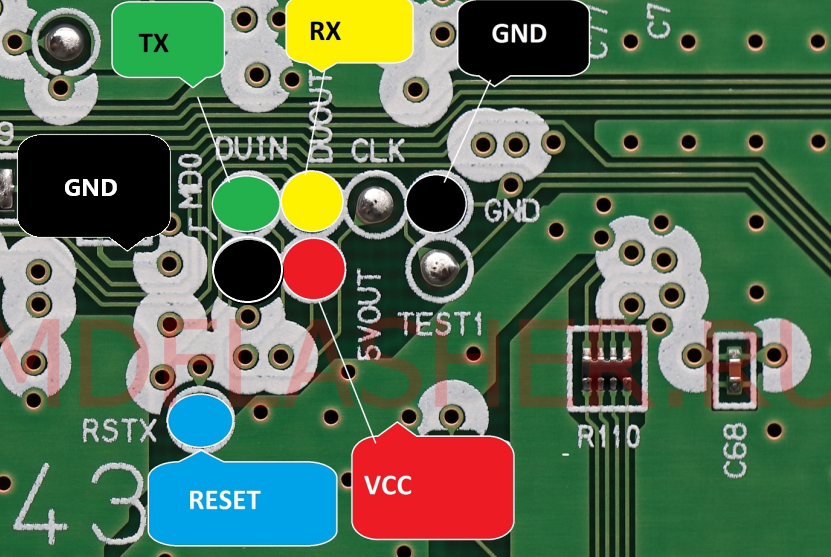

Type 2.
Важно!
Если на плате ЭБУ где установлен МК, опорное напряжение 5 Вольт, а адаптер у Вас v.3 (у него опорное напряжение 3.3 Вольта) , необходимо выполнить согласование линии UART - установить сопротивления. Схема ниже.
|
<< Click to Display Table of Contents >> Navigation: Справка по модулям > Лицензия 022 Cypress/Fujitsu/Spansion MB91F0xx/S6J3xx MCU UART > MB91Fxx > Toyota RAV4 -2022 MB91F060 |
Type 1.
Type 2.
Важно!
Если на плате ЭБУ где установлен МК, опорное напряжение 5 Вольт, а адаптер у Вас v.3 (у него опорное напряжение 3.3 Вольта) , необходимо выполнить согласование линии UART - установить сопротивления. Схема ниже.
