SAS Toyota Camry V70 MB91F523

<< Click to Display Table of Contents >>

Navigation:  Справка по модулям > Лицензия 022 Cypress/Fujitsu/Spansion MB91F0xx/S6J3xx MCU UART > MB91Fxx >

SAS Toyota Camry V70 MB91F523

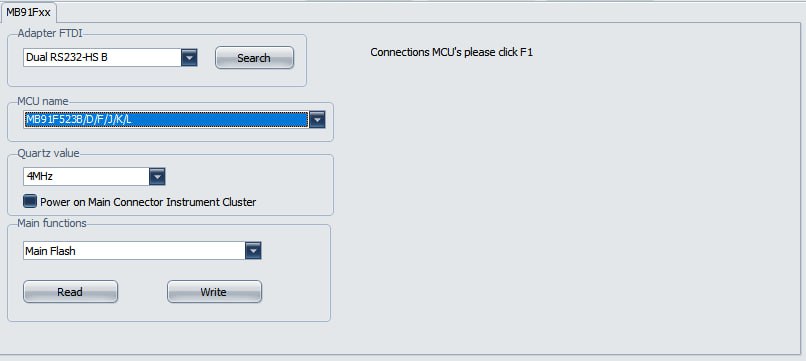

5395346095309186278

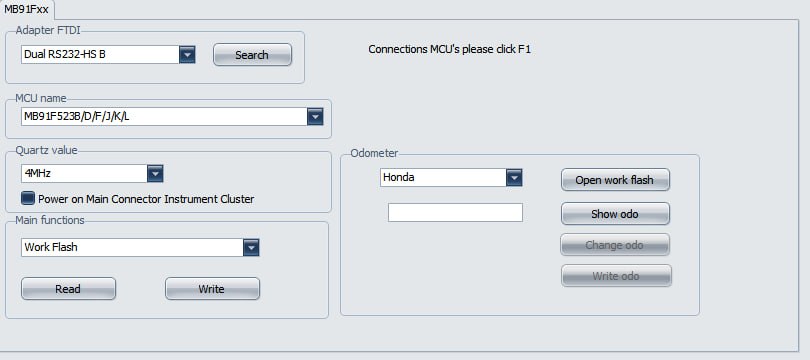

5395346095309186279

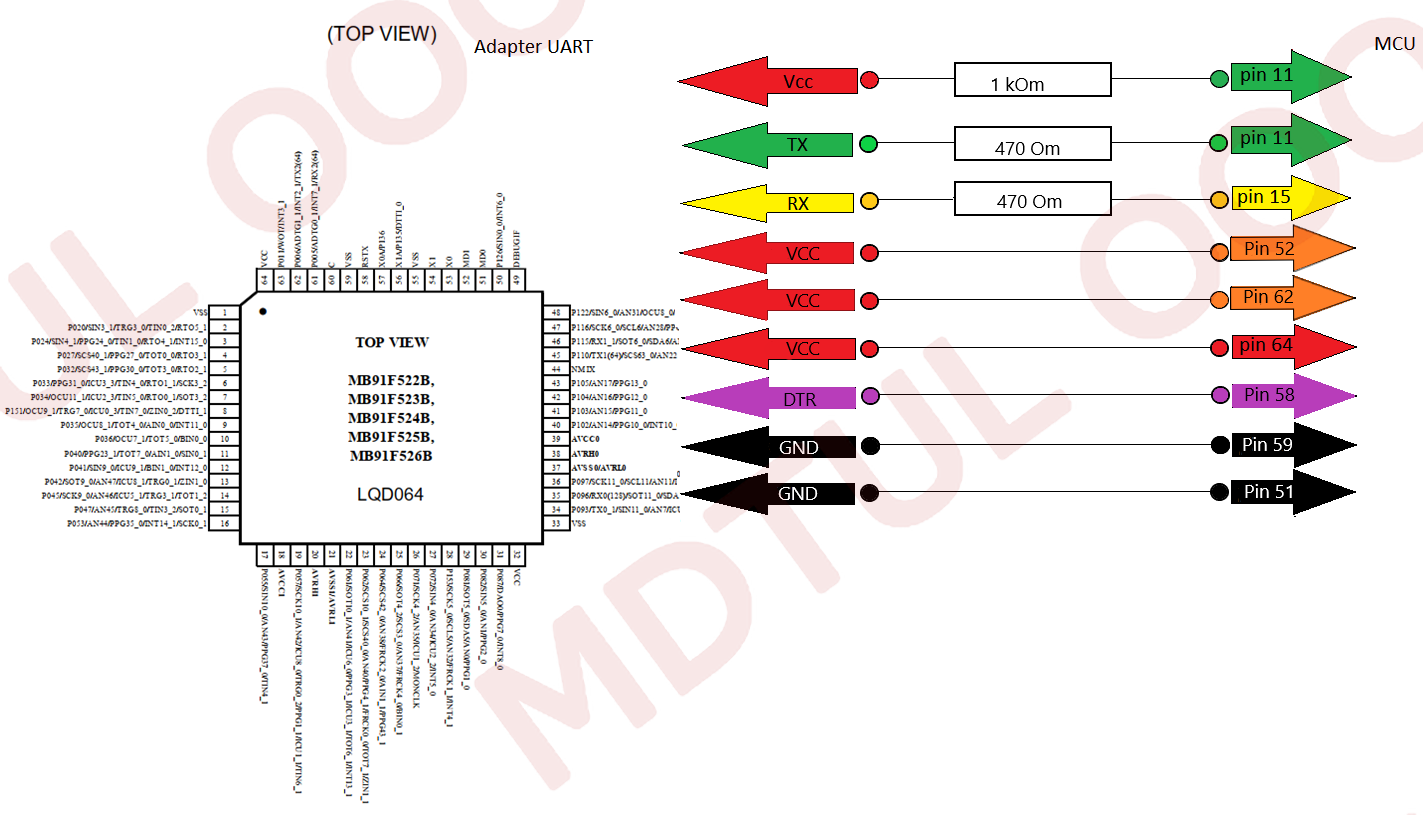

Схема подключения:



SAS Toyota (1) — копия













adapter con1







Adapter1_4

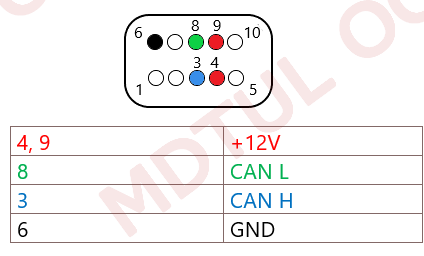

Подключение для проверки сканером.



Toyota Camry V70 SAS 89245-06080/MB91F523B



SAS Toyota(2) — копия
