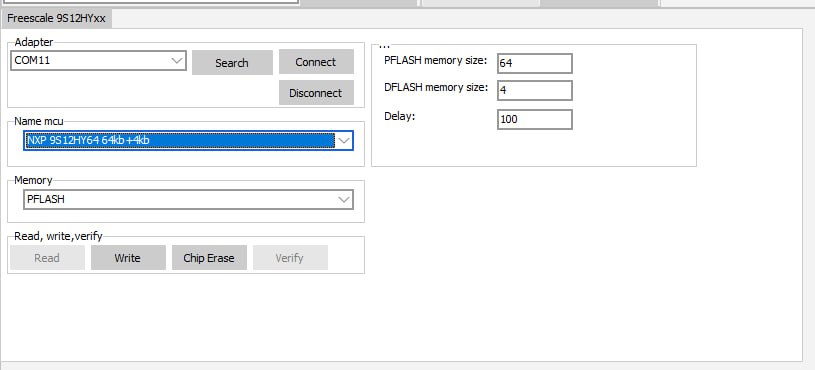

Функционал модуля:
1. Adapter.
Позволяет выбрать COM-порт, к которому подключён адаптер (например, COM1). Используется для выбора устройства.
•Search - автоматический поиск доступных адаптеров, подключённых к компьютеру через COM-порты. Обновляет список в выпадающем меню Adapter.
Важно: для корректного отображения адаптера необходимо проверить в Диспетчере устройств драйвера на адаптер. Если стоит драйвер название которого отличается от STM программа видеть адаптер НЕ БУДЕТ! Для корректного отображения и работы необходимо установить драйвера STM. Взять их можно на сайте производителя https://www.st.com/en/development-tools/stsw-stm32102.html или в папке с программой C:\Program Files (x86)\MDFLASHER\en.stsw-stm32102
•Connect - устанавливает соединение с адаптером на выбранном COM-порту. После успешного подключения активируются функции ниже.
•Disconnect - разрывает соединение с адаптером. Используется для безопасного завершения работы.
2. Name mcu - название микроконтроллера.
3. Memory - выбор типа памяти.
4. Read, write, verify.
•Read - чтение памяти микроконтроллера.
•Write - запись памяти микроконтроллера.
•Chip Erase - стирает содержимое микроконтроллера. Используется при необходимости полной очистки памяти перед программированием или в случае некорректной работы.
•Verifi - сверка содержимого памяти микроконтроллера с содержимым буфером программы.

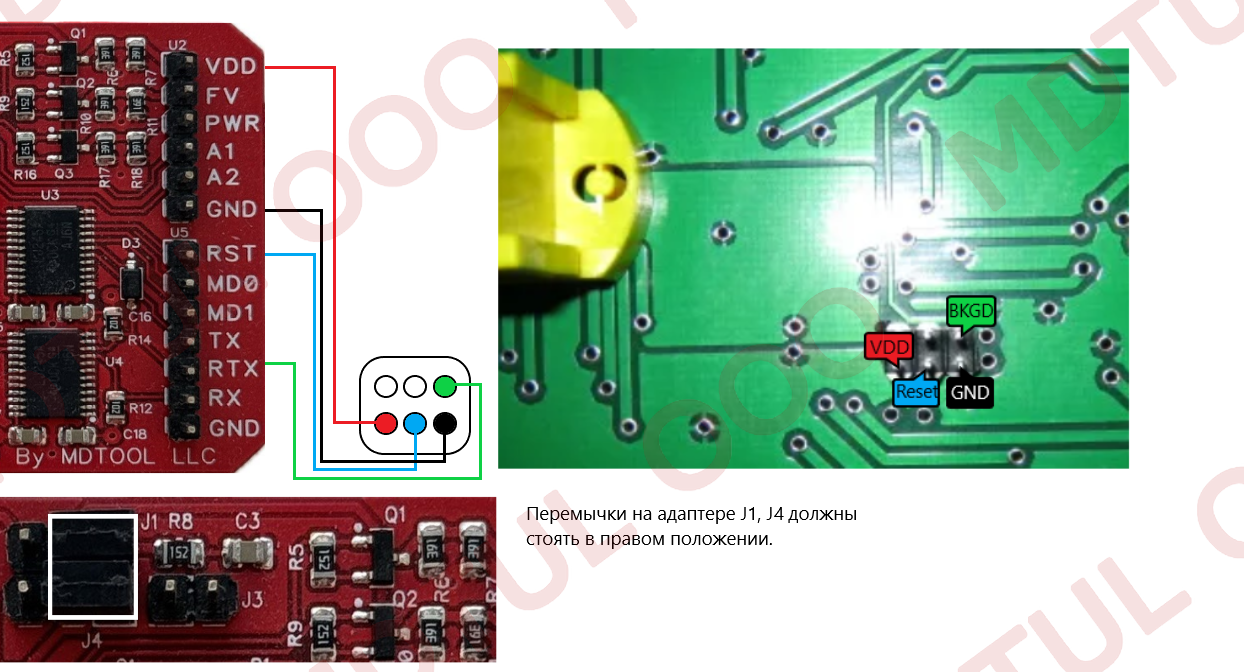

Вариант подключения 1.
.png)

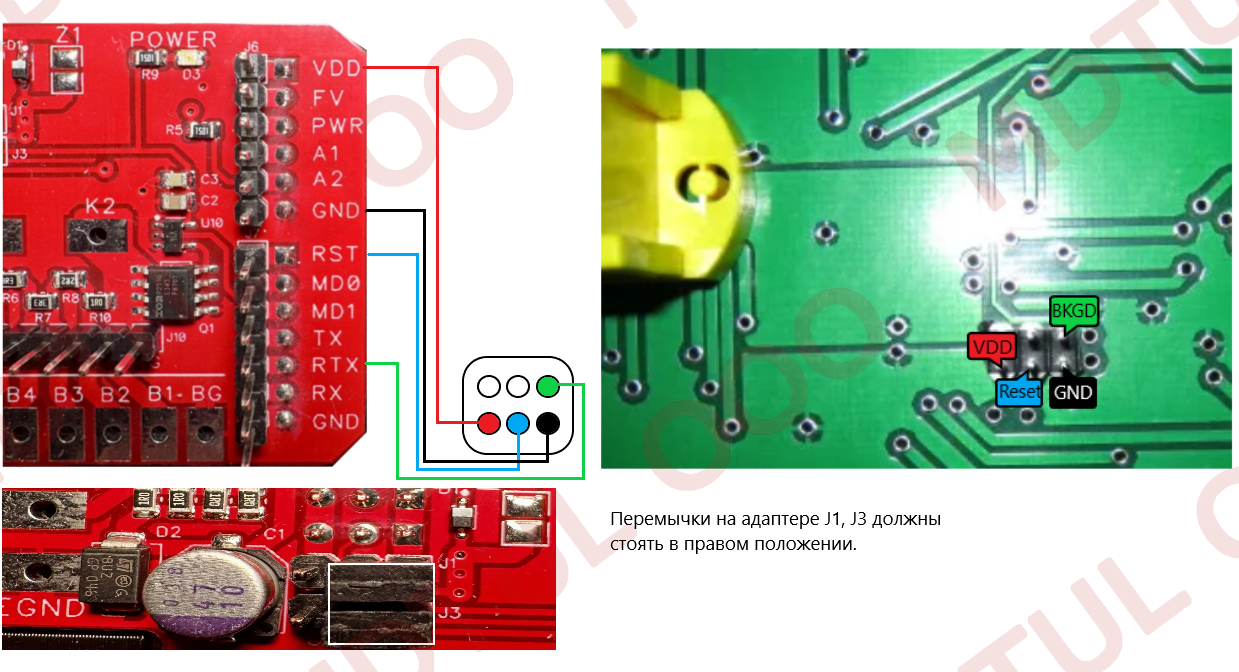

Вариант подключения 2.
.png)
